在大平煤礦煤棚煤倉安裝除塵系統改造項目中安裝除塵器、螺旋輸送機、收塵裝置及管道等設備，除塵系統全封閉。日前，大平煤礦煤倉除塵系統改造項目安裝調試驗收完成后，在投入使用中，有效降低了煤塵，改善了作業環境，深受職工好評?。?！
1、收塵系統原理：
收塵系統整體布局采用集中風網設計，12個煤倉下料口及帶式輸送機頭、尾均布置收塵裝置，集中匯集進布袋除塵器當中過濾，粉塵顆粒通過卸料器進入螺旋輸送機，螺旋輸送機把粉塵顆粒送進集中回收站里。
（附 收塵系統原理圖及除塵系統圖）

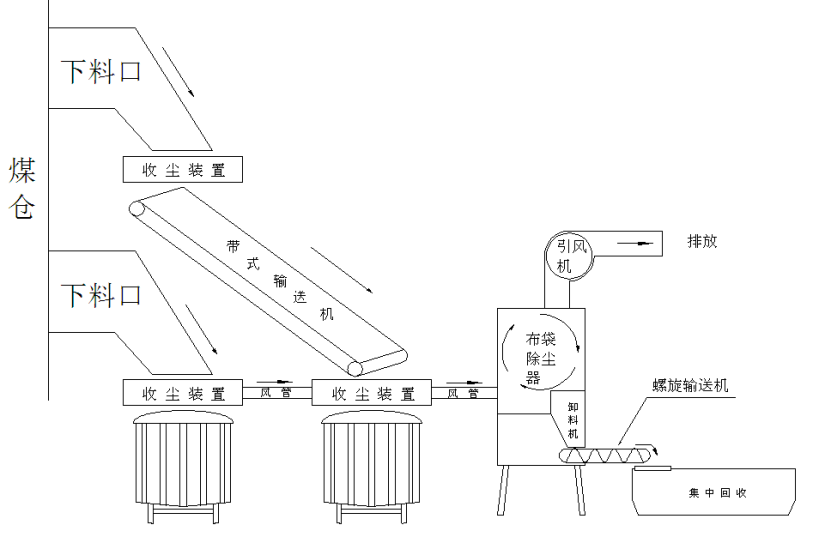

收塵系統原理圖

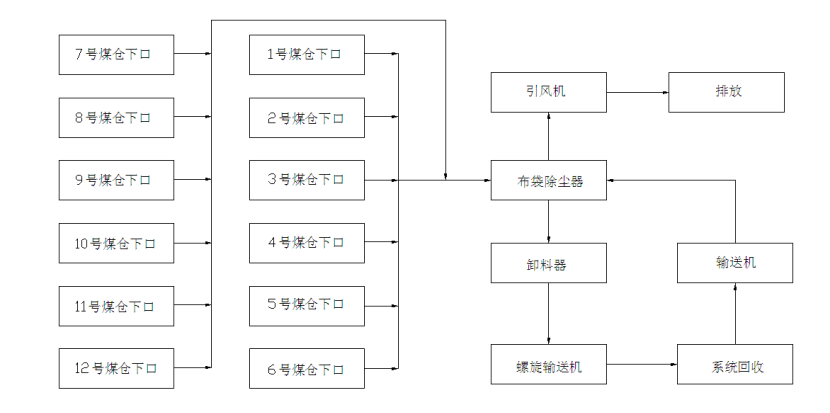

除塵系統圖
2、風管制作安裝技術規范依據《通風管道施工技術規程》
| 最大直徑D |
壓力≤500Pa壓力低壓風管 |
500Pa<壓力≤1500Pa中壓風管 |
壓力>1500Pa壓力高壓風管 |
| 螺旋縫 |
直縫 |
螺旋縫 |
直縫 |
螺旋縫 |
直縫 |
| D≤320 |
0.50 |
0.50 |
0.50 |
| 320＜D≤320 |
0.50 |
0.60 |
0.50 |
0.75 |
0.60 |
0.75 |
| 450＜D≤1000 |
0.60 |
0.75 |
0.60 |
0.75 |
0.60 |
0.75 |
| 1000＜D≤1250 |
0.75 |
1.00 |
0.75 |
1.00 |
|
| 1250＜D≤2000 |
1.00 |
1.20 |
1.20 |
1.20 |
|
| ＞2000 |
1.2 |
按設計方案 |
3、設備制造執行的國家或行業標準
《中華人民共和國環境保護法》
《大氣污染物綜合排放標準》GB 16297－1996
《采暖通風與空氣調節及驗收規范》GBJ20243-2002
《脈沖噴吹類袋式除塵器》T/SDAS 101—2019
《低壓配電設計規范》GB 50054-2011
《輸氣管道工程設計規范》GB50251——94
《工業金屬管道工程施工及驗收規范》GB 50235-2010
《現場設備、工業管道焊接工程施工及驗收規范》GB50683-2011
《袋式除塵器性能測試方法》GB/T 6719-2009
焊接質量保證 鋼熔化焊接頭的要求和缺陷分級GB／T12469—90
鑄件重量公差GB/T 11351-2017
水泥機械涂漆防銹技術條件JC/T 402-2006
袋式除塵器安裝技術規范和技術要求JB/T 8471-2020
礦用除塵器通用技術條件MT/159-1995
建材工業用分室反吹風袋式除塵器JC/837-1998
機械振動類袋式除塵器 技術條件JB/T9055-1999
4、質保期：驗收合格投入使用后壹年
5、交貨期：90天交貨完成，通過驗收。
